mmap是一个很常用的系统调用，无论是分配内存、读写大文件、链接动态库文件，还是多进程间共享内存，都可以看到其身影。本文首先介绍了进程地址空间和mmap，然后分析了内核代码以了解其实现，最后通过一个简单的demo驱动示例，加深对mmap的理解。
本博客已迁移至CatBro's Blog，那是我自己搭建的个人博客，欢迎关注。
作为前置知识，先来对进程地址空间做个简单介绍，以便更好地理解后面的内容。现代操作系统的内存管理离不开硬件的支持，如分段机制、分页机制。它们用于实现内存的隔离、保护以及高效使用。进程之间地址空间相互隔离，每个进程都有一套页表，实现线性地址到物理地址的转换。

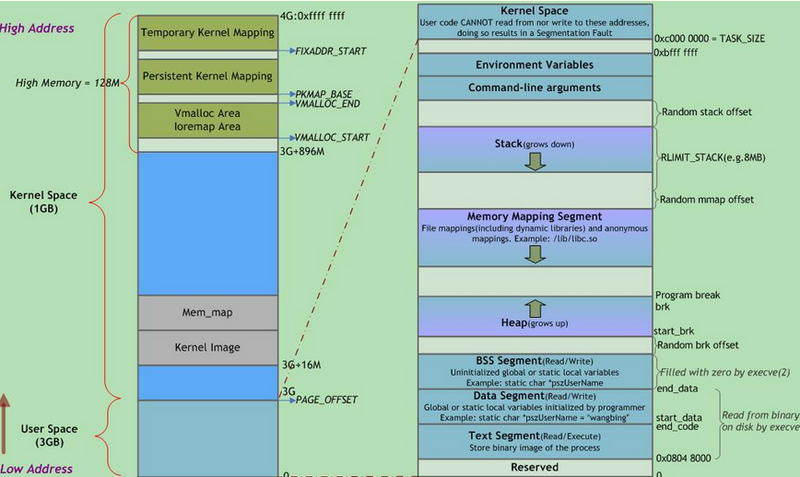

下面是32位系统（x86）的进程地址空间布局图
0～3G 部分是用户空间的地址，3G～4G 部分是内核地址空间。虚拟地址从低到高分别为代码段、数据段（已初始化的静态变量）、bss段（未初始化的静态变量）、heap堆、mmap映射区、栈、命令行参数、环境变量。
从0xc0000000开始就是内核地址空间了。内核地址空间又分为线性内存区和高端内存区。高端内存区是用于vmalloc机制、fixmap等的。在x86体系中，最低16MB物理内存是DMA内存区，用于执行DMA操作。
64位系统（x86_64）上，内存地址可用空间为0x0000000000000000 ~ 0xFFFFFFFFFFFFFFFF，这是一个非常巨大的地址空间。而Linux实际上只用了低47位（128T），高17位作扩展。实际用到的地址空间为0x0000000000000000 ~ 0x00007FFFFFFFFFFF（用户空间）和0xFFFF800000000000 ~ 0xFFFFFFFFFFFFFFFF（内核空间）。
在64位处理器中，由于有足够的内核空间可以线性映射物理内存，所以就不需要高端内存这个管理区了。更详细的信息可以参考内核文档。
进程地址空间在Linux内核中使用struct vm_area_struct来描述，简称VMA。由于这些地址空间归属于各个用户进程，所以在用户进程的struct mm_struct中也有相应的成员。进程可以通过内核的内存管理机制动态地添加或删除这些内存区域。
每个内存区域具有相关的权限，比如可读、可写、可执行。如果进程访问了不在有效范围内的内存区域、或非法访问了内存，那么处理器会报缺页异常，严重的会出现段错误。
// include/linux/mm_types.h /* * This struct defines a memory VMM memory area. There is one of these * per VM-area/task. A VM area is any part of the process virtual memory * space that has a special rule for the page-fault handlers (ie a shared * library, the executable area etc). */ struct vm_area_struct { /* The first cache line has the info for VMA tree walking. */ unsigned long vm_start; /* Our start address within vm_mm. */ unsigned long vm_end; /* The first byte after our end address within vm_mm. */ /* linked list of VM areas per task, sorted by address */ struct vm_area_struct *vm_next, *vm_prev; struct rb_node vm_rb; /* * Largest free memory gap in bytes to the left of this VMA. * Either between this VMA and vma->vm_prev, or between one of the * VMAs below us in the VMA rbtree and its ->vm_prev. This helps * get_unmapped_area find a free area of the right size. */ unsigned long rb_subtree_gap; /* Second cache line starts here. */ struct mm_struct *vm_mm; /* The address space we belong to. */ pgprot_t vm_page_prot; /* Access permissions of this VMA. */ unsigned long vm_flags; /* Flags, see mm.h. */ /* * For areas with an address space and backing store, * linkage into the address_space->i_mmap interval tree. */ struct { struct rb_node rb; unsigned long rb_subtree_last; } shared; /* * A file's MAP_PRIVATE vma can be in both i_mmap tree and anon_vma * list, after a COW of one of the file pages. A MAP_SHARED vma * can only be in the i_mmap tree. An anonymous MAP_PRIVATE, stack * or brk vma (with NULL file) can only be in an anon_vma list. */ struct list_head anon_vma_chain; /* Serialized by mmap_sem & * page_table_lock */ struct anon_vma *anon_vma; /* Serialized by page_table_lock */ /* Function pointers to deal with this struct. */ const struct vm_operations_struct *vm_ops; /* Information about our backing store: */ unsigned long vm_pgoff; /* Offset (within vm_file) in PAGE_SIZE units */ struct file * vm_file; /* File we map to (can be NULL). */ void * vm_private_data; /* was vm_pte (shared mem) */ atomic_long_t swap_readahead_info; #ifndef CONFIG_MMU struct vm_region *vm_region; /* NOMMU mapping region */ #endif #ifdef CONFIG_NUMA struct mempolicy *vm_policy; /* NUMA policy for the VMA */ #endif struct vm_userfaultfd_ctx vm_userfaultfd_ctx; } __randomize_layout; 解释下几个主要的成员：
// include<sys/mman.h> void *mmap(void *addr, size_t length, int prot, int flags, int fd, off_t offset); int munmap(void *addr, size_t length); 根据prot和flags的不同组合，可以分为以下4种映射类型：
/dev/zero这个特殊的设备文件当我们在用户空间调用mmap时，首先通过系统调用进入内核空间，可以看到这里将offset转成了以页为单位。
// arch/x86/kernel/sys_x86_64.c SYSCALL_DEFINE6(mmap, unsigned long, addr, unsigned long, len, unsigned long, prot, unsigned long, flags, unsigned long, fd, unsigned long, off) { long error; error = -EINVAL; if (off & ~PAGE_MASK) goto out; error = sys_mmap_pgoff(addr, len, prot, flags, fd, off >> PAGE_SHIFT); out: return error; } 来看系统调用sys_mmap_pgoff，如果是不是匿名映射，会通过fd获取file结构体。
// mm/mmap.c SYSCALL_DEFINE6(mmap_pgoff, unsigned long, addr, unsigned long, len, unsigned long, prot, unsigned long, flags, unsigned long, fd, unsigned long, pgoff) { struct file *file = NULL; unsigned long retval; if (!(flags & MAP_ANONYMOUS)) { // ... file = fget(fd); // ... } // ... retval = vm_mmap_pgoff(file, addr, len, prot, flags, pgoff); return retval; } 接着看vm_mmap_pgoff函数，这里主要用信号量对进程地址空间做了一个保护，然后根据populate的值会prefault页表，如果是文件映射则会对文件进行预读。
// mm/util.c unsigned long vm_mmap_pgoff(struct file *file, unsigned long addr, unsigned long len, unsigned long prot, unsigned long flag, unsigned long pgoff) { unsigned long ret; struct mm_struct *mm = current->mm; unsigned long populate; LIST_HEAD(uf); ret = security_mmap_file(file, prot, flag); if (!ret) { if (down_write_killable(&mm->mmap_sem)) return -EINTR; ret = do_mmap_pgoff(file, addr, len, prot, flag, pgoff, &populate, &uf); up_write(&mm->mmap_sem); userfaultfd_unmap_complete(mm, &uf); if (populate) mm_populate(ret, populate); } return ret; } do_mmap_pgoff只是简单调用do_mmap
// include/linux/mm.h static inline unsigned long do_mmap_pgoff(struct file *file, unsigned long addr, unsigned long len, unsigned long prot, unsigned long flags, unsigned long pgoff, unsigned long *populate, struct list_head *uf) { return do_mmap(file, addr, len, prot, flags, 0, pgoff, populate, uf); } 我们来看do_mmap实现：
// mm/mmap.c unsigned long do_mmap(struct file *file, unsigned long addr, unsigned long len, unsigned long prot, unsigned long flags, vm_flags_t vm_flags, unsigned long pgoff, unsigned long *populate, struct list_head *uf) { struct mm_struct *mm = current->mm; // ... len = PAGE_ALIGN(len); // ... addr = get_unmapped_area(file, addr, len, pgoff, flags); // ... addr = mmap_region(file, addr, len, vm_flags, pgoff, uf); if (!IS_ERR_VALUE(addr) && ((vm_flags & VM_LOCKED) || (flags & (MAP_POPULATE | MAP_NONBLOCK)) == MAP_POPULATE)) *populate = len; return addr; } 这个函数主要将映射长度页对齐，对prot属性和flags标志进行了检查和处理，设置了vm_flags。get_unmapped_area函数检查指定的地址或自动选择可用的虚拟地址。然后就调用mmap_region，可以看到返回之后，根据调用接口时设置的flags对populate进行了设置。如果设置了MAP_LOCKED，或者设置了MAP_POPULATE但没有设置MAP_NONBLOCK，就进行前面提到的prefault操作。
然后继续看mmap_region
// mm/mmap.c unsigned long mmap_region(struct file *file, unsigned long addr, unsigned long len, vm_flags_t vm_flags, unsigned long pgoff, struct list_head *uf) { // ... vma = vma_merge(mm, prev, addr, addr + len, vm_flags, NULL, file, pgoff, NULL, NULL_VM_UFFD_CTX); if (vma) // 可以跟之前的映射合并 goto out; vma = kmem_cache_zalloc(vm_area_cachep, GFP_KERNEL); vma->vm_mm = mm; vma->vm_start = addr; vma->vm_end = addr + len; vma->vm_flags = vm_flags; vma->vm_page_prot = vm_get_page_prot(vm_flags); vma->vm_pgoff = pgoff; INIT_LIST_HEAD(&vma->anon_vma_chain); if (file) { // ... vma->vm_file = get_file(file); error = call_mmap(file, vma); // 调用文件的mmap //... } else if (vm_flags & VM_SHARED) { error = shmem_zero_setup(vma); } // ... return addr; // ... } 该函数首先做了一些地址空间检查，接着vma_merge检查是否可以和老的映射合并，然后就是分配vma并初始化。如果是文件映射，调用call_mmap；如果是匿名共享映射，调用shmem_zero_setup，它里面会进行/dev/zero文件相关设置。
call_mmap只是简单地调用文件句柄中的mmap操作函数。
// include/linux/fs.h static inline int call_mmap(struct file *file, struct vm_area_struct *vma) { return file->f_op->mmap(file, vma); } 如果是普通文件系统中的文件的话，我们以ext4为例，里面主要是设置了vma->vm_ops为ext4_file_vm_ops。
// fs/ext4/file.c static int ext4_file_mmap(struct file *file, struct vm_area_struct *vma) { //... vma->vm_ops = &ext4_file_vm_ops; //... return 0; } static const struct vm_operations_struct ext4_file_vm_ops = { .fault = ext4_filemap_fault, .map_pages = filemap_map_pages, .page_mkwrite = ext4_page_mkwrite, }; 后续当访问这个vma地址空间时，就会调用相应的操作函数进行处理，比如页错误处理函数会调用ext4_filemap_fault，里面又会调用filemap_fault。
如果是设备文件的话，由相应的设备驱动实现mmap方法，在里面建立设备物理内存到vma地址空间的映射。接下来通过一个简单的驱动demo来演示。
简单总结一下
mmap // offset转成页为单位 +-- sys_mmap_pgoff // 通过fd获取file +-- vm_mmap_pgoff // 信号量保护，映射完成后populate +-- do_mmap_pgoff // 简单封装 +-- do_mmap // 映射长度页对齐，prot和flags检查，设置vm_flags，获取映射虚拟地址 +-- mmap_region // 地址空间检查，vma_merge，vma分配及初始化 |-- call_mmap // 文件映射，简单封装 | +-- file->f_op->mmap // 调用实际文件的mmap方法 |-- shmem_zero_setup // 匿名共享映射，/dev/zero 我们编写了一个简单的misc设备，在驱动加载的时候使用alloc_pages分配设备的物理内存（4页），当然也可以使用kmalloc或vmalloc。然后实现了几个操作方法，其中最主要的就是mmap方法，为了方便测试我们还实现了read、write、llseek等方法。
{% note default %}
ps: 驱动及测试程序代码已上传github，catbro666/mmap-driver-demo
{% endnote %}
#include <linux/init.h> #include <linux/module.h> #include <linux/fs.h> #include <linux/mm.h> #include <linux/gfp.h> // alloc_page #include <linux/miscdevice.h> // miscdevice misc_xxx #include <linux/uaccess.h> // copy_from/to_user #define DEMO_NAME "demo_dev" #define PAGE_ORDER 2 #define MAX_SIZE (PAGE_SIZE << PAGE_ORDER) static struct device *mydemodrv_device; static struct page *page = NULL; static char *device_buffer = NULL; static const struct file_operations demodrv_fops = { .owner = THIS_MODULE, .open = demodrv_open, .release = demodrv_release, .read = demodrv_read, .write = demodrv_write, .mmap = demodev_mmap, .llseek = demodev_llseek }; static struct miscdevice mydemodrv_misc_device = { .minor = MISC_DYNAMIC_MINOR, .name = DEMO_NAME, .fops = &demodrv_fops, }; static int __init demo_dev_init(void) { int ret; ret = misc_register(&mydemodrv_misc_device); if (ret) { printk("failed to register misc device"); return ret; } mydemodrv_device = mydemodrv_misc_device.this_device; printk("succeeded register misc device: %sn", DEMO_NAME); page = alloc_pages(GFP_KERNEL, PAGE_ORDER); if (!page) { printk("alloc_page failedn"); return -ENOMEM; } device_buffer = page_address(page); printk("device_buffer physical address: %lx, virtual address: %pxn", page_to_pfn(page) << PAGE_SHIFT, device_buffer); return 0; } static void __exit demo_dev_exit(void) { printk("removing devicen"); __free_pages(page, PAGE_ORDER); misc_deregister(&mydemodrv_misc_device); } module_init(demo_dev_init); module_exit(demo_dev_exit); MODULE_AUTHOR("catbro666"); MODULE_LICENSE("GPL v2"); MODULE_DESCRIPTION("mmap test module"); 这里主要看一下mmap方法的实现，核心函数是remap_pfn_range，它用于建立实际物理地址到vma虚拟地址的映射。我们来看下它的参数，第一个是要映射的用户空间vma，第二个是映射起始地址，第三个是内核内存的物理页帧号，第四个是映射区域的大小，第五个是对这个映射的页保护标志。
我们用到的大部分参数通过vma获取，如上一节所看到的，外层函数已经做好了vma初始化工作。因为我们是用alloc_pages分配的内存，其物理地址是连续的，所以映射也比较简单。
static int demodev_mmap(struct file *file, struct vm_area_struct *vma) { struct mm_struct *mm; unsigned long size; unsigned long pfn_start; void *virt_start; int ret; mm = current->mm; pfn_start = page_to_pfn(page) + vma->vm_pgoff; virt_start = page_address(page) + (vma->vm_pgoff << PAGE_SHIFT); /* 映射大小不超过实际分配的物理内存大小 */ size = min(((1 << PAGE_ORDER) - vma->vm_pgoff) << PAGE_SHIFT, vma->vm_end - vma->vm_start); printk("phys_start: 0x%lx, offset: 0x%lx, vma_size: 0x%lx, map size:0x%lxn", pfn_start << PAGE_SHIFT, vma->vm_pgoff << PAGE_SHIFT, vma->vm_end - vma->vm_start, size); if (size <= 0) { printk("%s: offset 0x%lx too large, max size is 0x%lxn", __func__, vma->vm_pgoff << PAGE_SHIFT, MAX_SIZE); return -EINVAL; } // 外层vm_mmap_pgoff已经用信号量保护了 ret = remap_pfn_range(vma, vma->vm_start, pfn_start, size, vma->vm_page_prot); if (ret) { printk("remap_pfn_range failed, vm_start: 0x%lxn", vma->vm_start); } else { printk("map kernel 0x%px to user 0x%lx, size: 0x%lxn", virt_start, vma->vm_start, size); } 再来看下read方法的实现，主要就是从设备内存中拷贝数据到用户空间的buf中，然后更新文件偏移。write方法也是类似，这里就不再展示。
static ssize_t demodrv_read(struct file *file, char __user *buf, size_t count, loff_t *ppos) { int actual_readed; int max_read; int need_read; int ret; max_read = PAGE_SIZE - *ppos; need_read = max_read > count ? count : max_read; if (need_read == 0) dev_warn(mydemodrv_device, "no space for read"); ret = copy_to_user(buf, device_buffer + *ppos, need_read); if (ret == need_read) return -EFAULT; actual_readed = need_read - ret; *ppos += actual_readed; printk("%s actual_readed=%d, pos=%lldn", __func__, actual_readed, *ppos); return actual_readed; } 我们首先编译安装驱动，设备节点文件已经自动创建。查看内核日志可以看到已经成功创建了设备，并分配了内存。起始物理地址为0x5b1558000，内核虚拟地址为0xffff8d1ab1558000。
$ sudo insmod mydemodev.ko $ ll /dev|grep demo crw------- 1 root root 10, 58 12月 12 23:33 demo_dev $ dmesg | tail -n 2 [110047.799513] succeeded register misc device: demo_dev [110047.799517] device_buffer physical address: 5b1558000, virtual address: ffff8d1ab1558000 接下来我们写了几个测试程序来对这个驱动进行测试。首先来看第一个测试程序，我们打开驱动设备文件/dev/demo_dev，然后mmap映射了1页的大小，这里前后分别sleep了5秒，是为了提供观察的时间。然后通过映射的用户空间虚拟地址进行读写测试，验证mmap是否正确映射了。首先通过虚拟地址写，随后用read读取进行比对检查。然后通过write写，随后用虚拟地址读取进行比对检查。
// test1.c #include <stdio.h> // printf #include <fcntl.h> // open #include <unistd.h> // read, close, getpagesize #include <sys/mman.h> // mmap #include <string.h> // memcmp, strlen #include <assert.h> // assert #define DEMO_DEV_NAME "/dev/demo_dev" int main() { char buf[64]; int fd; char *addr = NULL; int ret; char *message = "Hello Worldn"; char *message2 = "I'm supermann"; fd = open(DEMO_DEV_NAME, O_RDWR); if (fd < 0) { printf("open device %s failedn", DEMO_DEV_NAME); return -1; } sleep(5); addr = mmap(NULL, (size_t)getpagesize(), PROT_READ | PROT_WRITE, MAP_SHARED | MAP_LOCKED, fd, 0); sleep(5); /* 测试映射正确 */ /* 写到mmap映射的虚拟地址中，通过read读取设备文件 */ ret = sprintf(addr, "%s", message); assert(ret == strlen(message)); ret = read(fd, buf, 64); assert(ret == 64); assert(!memcmp(buf, message, strlen(message))); /* 通过write写入设备文件，修改体现在mmap映射的虚拟地址 */ ret = write(fd, message2, strlen(message2)); assert(ret == strlen(message2)); assert(!memcmp(addr + 64, message2, strlen(message2))); munmap(addr, (size_t)getpagesize()); close(fd); return 0; } 我们编译运行测试程序，结果如我们预期。从内核日志可以看到映射起始物理地址0x5b1558000，偏移为0，vma大小是1页，映射大小也是1页。将内核空间虚拟地址0xffff8d1ab1558000映射到了用户空间0x7f21c0f58000。
$ sudo ./test1 $ dmesg|tail -n 4 [110691.745381] phys_start: 0x5b1558000, offset: 0x0, vma_size: 0x1000, map size:0x1000 [110691.745388] map kernel 0xffff8d1ab1558000 to user 0x7f21c0f58000, size: 0x1000 [110696.745816] demodrv_read actual_readed=64, pos=64 [110696.745822] demodrv_write actual_written=13, pos=77 与此同时，我们使用pmap观察mmap前后的进程的地址空间
{% fold 点击展开进程地址空间 %}
$ sudo pmap -x $(pgrep test1) [sudo] password for ssl: 30830: ./test1 Address Kbytes RSS Dirty Mode Mapping 0000557b19475000 4 4 0 r-x-- test1 0000557b19475000 0 0 0 r-x-- test1 0000557b19676000 4 4 4 r---- test1 0000557b19676000 0 0 0 r---- test1 0000557b19677000 4 4 4 rw--- test1 0000557b19677000 0 0 0 rw--- test1 00007f21c0941000 1948 888 0 r-x-- libc-2.27.so 00007f21c0941000 0 0 0 r-x-- libc-2.27.so 00007f21c0b28000 2048 0 0 ----- libc-2.27.so 00007f21c0b28000 0 0 0 ----- libc-2.27.so 00007f21c0d28000 16 16 16 r---- libc-2.27.so 00007f21c0d28000 0 0 0 r---- libc-2.27.so 00007f21c0d2c000 8 8 8 rw--- libc-2.27.so 00007f21c0d2c000 0 0 0 rw--- libc-2.27.so 00007f21c0d2e000 16 8 8 rw--- [ anon ] 00007f21c0d2e000 0 0 0 rw--- [ anon ] 00007f21c0d32000 156 156 0 r-x-- ld-2.27.so 00007f21c0d32000 0 0 0 r-x-- ld-2.27.so 00007f21c0f41000 8 8 8 rw--- [ anon ] 00007f21c0f41000 0 0 0 rw--- [ anon ] 00007f21c0f59000 4 4 4 r---- ld-2.27.so 00007f21c0f59000 0 0 0 r---- ld-2.27.so 00007f21c0f5a000 4 4 4 rw--- ld-2.27.so 00007f21c0f5a000 0 0 0 rw--- ld-2.27.so 00007f21c0f5b000 4 4 4 rw--- [ anon ] 00007f21c0f5b000 0 0 0 rw--- [ anon ] 00007ffdacdf1000 132 8 8 rw--- [ stack ] 00007ffdacdf1000 0 0 0 rw--- [ stack ] 00007ffdacf3c000 12 0 0 r---- [ anon ] 00007ffdacf3c000 0 0 0 r---- [ anon ] 00007ffdacf3f000 4 4 0 r-x-- [ anon ] 00007ffdacf3f000 0 0 0 r-x-- [ anon ] ffffffffff600000 4 0 0 --x-- [ anon ] ffffffffff600000 0 0 0 --x-- [ anon ] ---------------- ------- ------- ------- total kB 4376 1120 68 $ sudo pmap -x $(pgrep test1) 30830: ./test1 Address Kbytes RSS Dirty Mode Mapping 0000557b19475000 4 4 0 r-x-- test1 0000557b19475000 0 0 0 r-x-- test1 0000557b19676000 4 4 4 r---- test1 0000557b19676000 0 0 0 r---- test1 0000557b19677000 4 4 4 rw--- test1 0000557b19677000 0 0 0 rw--- test1 00007f21c0941000 1948 888 0 r-x-- libc-2.27.so 00007f21c0941000 0 0 0 r-x-- libc-2.27.so 00007f21c0b28000 2048 0 0 ----- libc-2.27.so 00007f21c0b28000 0 0 0 ----- libc-2.27.so 00007f21c0d28000 16 16 16 r---- libc-2.27.so 00007f21c0d28000 0 0 0 r---- libc-2.27.so 00007f21c0d2c000 8 8 8 rw--- libc-2.27.so 00007f21c0d2c000 0 0 0 rw--- libc-2.27.so 00007f21c0d2e000 16 8 8 rw--- [ anon ] 00007f21c0d2e000 0 0 0 rw--- [ anon ] 00007f21c0d32000 156 156 0 r-x-- ld-2.27.so 00007f21c0d32000 0 0 0 r-x-- ld-2.27.so 00007f21c0f41000 8 8 8 rw--- [ anon ] 00007f21c0f41000 0 0 0 rw--- [ anon ] 00007f21c0f58000 4 0 0 rw-s- demo_dev 00007f21c0f58000 0 0 0 rw-s- demo_dev 00007f21c0f59000 4 4 4 r---- ld-2.27.so 00007f21c0f59000 0 0 0 r---- ld-2.27.so 00007f21c0f5a000 4 4 4 rw--- ld-2.27.so 00007f21c0f5a000 0 0 0 rw--- ld-2.27.so 00007f21c0f5b000 4 4 4 rw--- [ anon ] 00007f21c0f5b000 0 0 0 rw--- [ anon ] 00007ffdacdf1000 132 8 8 rw--- [ stack ] 00007ffdacdf1000 0 0 0 rw--- [ stack ] 00007ffdacf3c000 12 0 0 r---- [ anon ] 00007ffdacf3c000 0 0 0 r---- [ anon ] 00007ffdacf3f000 4 4 0 r-x-- [ anon ] 00007ffdacf3f000 0 0 0 r-x-- [ anon ] ffffffffff600000 4 0 0 --x-- [ anon ] ffffffffff600000 0 0 0 --x-- [ anon ] ---------------- ------- ------- ------- total kB 4380 1120 68 {% endfold %}
可以看到mmap之后多了一个叫做demo_dev的段，其起始地址就是我们映射的用户空间地址0x7f21c0f58000。
00007f21c0f58000 4 0 0 rw-s- demo_dev 00007f21c0f58000 0 0 0 rw-s- demo_dev 测试程序2差别不大，打开同一个设备文件，mmap建立相同的映射，然后分别通过read和虚拟地址读取前一个程序写的内容。
// test.2 int main() { char buf[64]; int fd; char *addr = NULL; int ret; char *message = "Hello Worldn"; char *message2 = "I'm supermann"; /* 另一进程打开同一设备文件，然后用mmap映射 */ fd = open(DEMO_DEV_NAME, O_RDWR); if (fd < 0) { printf("open device %s failedn", DEMO_DEV_NAME); return -1; } addr = mmap(NULL, (size_t)getpagesize(), PROT_READ | PROT_WRITE, MAP_SHARED | MAP_LOCKED, fd, 0); /* 通过read读取设备文件 */ ret = read(fd, buf, sizeof(buf)); assert(ret == sizeof(buf)); assert(!memcmp(buf, message, strlen(message))); /* 通过mmap映射的虚拟地址读取 */ assert(!memcmp(addr + sizeof(buf), message2, strlen(message2))); munmap(addr, (size_t)getpagesize()); close(fd); return 0; } 编译运行，测试结果如我们预期。同一个内核虚拟地址现在映射到了不同的用户空间虚拟地址。通过mmap我们实现了进程间通信。
$ sudo ./test2 $ dmesg|tail -n 3 [111333.818374] phys_start: 0x5b1558000, offset: 0x0, vma_size: 0x1000, map size:0x1000 [111333.818378] map kernel 0xffff8d1ab1558000 to user 0x7f015ee94000, size: 0x1000 [111333.818381] demodrv_read actual_readed=64, pos=64 这次我们来测试一些特殊情况，映射的大小改成了1个字节，根据前面的代码分析，映射是需要页对齐的，所以预期实际会映射一个页。在一页的范围内是可以正常读写的。然后尝试写到vma映射范围之外，预期会出现段错误。
int main() { char buf[64]; int fd; char *addr = NULL; off_t offset; int ret; char *message = "Hello Worldn"; char *message2 = "I'm supermann"; fd = open(DEMO_DEV_NAME, O_RDWR); if (fd < 0) { printf("open device %s failedn", DEMO_DEV_NAME); return -1; } /* 映射1个字节 */ addr = mmap(NULL, 1, PROT_READ | PROT_WRITE, MAP_SHARED | MAP_LOCKED, fd, 0); /* 写到mmap映射的虚拟地址中，通过read读取设备文件 */ ret =sprintf(addr, "%s", message); assert(ret == strlen(message)); ret = read(fd, buf, sizeof(buf)); assert(ret == sizeof(buf)); assert(!memcmp(buf, message, strlen(message))); /* 写到一页的尾部 */ ret = sprintf(addr + getpagesize() - sizeof(buf), "%s", message2); assert(ret == strlen(message2)); offset = lseek(fd, getpagesize() - sizeof(buf), SEEK_SET); assert(offset == getpagesize() - sizeof(buf)); ret = read(fd, buf, sizeof(buf)); assert(ret == sizeof(buf)); assert(!memcmp(buf, message2, strlen(message2))); /* 写到一页之后，超出映射范围 */ printf("expect segment errorn"); ret = sprintf(addr + getpagesize(), "something"); printf("never reach heren"); munmap(addr, 1); close(fd); return 0; } 我们编译运行测试，结果如我们预期，实际映射了1页的大小，当尝试超出映射范围写时，出现了段错误（SIGSEGV）。
$ sudo ./test3 expect segment error Segmentation fault $ dmesg|tail -n 6 [111762.605089] phys_start: 0x5b1558000, offset: 0x0, vma_size: 0x1000, map size:0x1000 [111762.605093] map kernel 0xffff8d1ab1558000 to user 0x7f96b5d08000, size: 0x1000 [111762.605105] demodrv_read actual_readed=64, pos=64 [111762.605110] demodrv_read actual_readed=64, pos=4096 [111762.605165] test3[31001]: segfault at 7f96b5d09000 ip 0000560c0fd3ad25 sp 00007ffc5a515330 error 7 in test3[560c0fd3a000+2000] [111762.605170] Code: e8 80 fb ff ff 48 8d 3d 1a 02 00 00 e8 14 fb ff ff e8 cf fb ff ff 48 63 d0 48 8b 45 80 48 01 d0 48 bb 73 6f 6d 65 74 68 69 6e <48> 89 18 66 c7 40 08 67 00 c7 85 7c ff ff ff 09 00 00 00 48 8d 3d 这次我们又修改了mmap的参数，这次映射了2页的大小，偏移设置为3页。因为我们设备分配的物理内存大小是4页，所以映射的第2页已经超出了实际的设备物理内存。预期映射的第一页可以正常读写，第二页会出现bus错误。
int main() { char buf[64]; int fd; char *addr = NULL; off_t offset; int ret; char *message = "Hello Worldn"; char *message2 = "I'm supermann"; fd = open(DEMO_DEV_NAME, O_RDWR); if (fd < 0) { printf("open device %s failedn", DEMO_DEV_NAME); return -1; } /* 映射2页，offset 3页 */ addr = mmap(NULL, getpagesize() * 2, PROT_READ | PROT_WRITE, MAP_SHARED | MAP_LOCKED, fd, getpagesize() * 3); /* 写到mmap映射的虚拟地址中，通过read读取设备文件 */ ret =sprintf(addr, "%s", message); assert(ret == strlen(message)); offset = lseek(fd, getpagesize() * 3, SEEK_SET); ret = read(fd, buf, sizeof(buf)); assert(ret == sizeof(buf)); assert(!memcmp(buf, message, strlen(message))); /* 写到一页之后，超出实际物理内存范围 */ printf("expect bus errorn"); ret = sprintf(addr + getpagesize(), "something"); printf("never reach heren"); munmap(addr, getpagesize() * 2); close(fd); return 0; } 编译运行测试程序，结果如预期。虽然vma的大小为2页，但是实际只映射了1页的物理内存，当尝试写到第二页时出现了bus错误(SIGBUS)。
$ sudo ./test4 expect bus error Bus error $ dmesg|tail -n 3 [112105.841706] phys_start: 0x5b155b000, offset: 0x3000, vma_size: 0x2000, map size:0x1000 [112105.841710] map kernel 0xffff8d1ab155b000 to user 0x7fe662ec4000, size: 0x1000 [112105.841723] demodrv_read actual_readed=64, pos=12352
