树莓派开发笔记(十二):入手研华ADVANTECH工控树莓派UNO-220套件(一):介绍和运行系统

前言

  树莓派也可以做商业应用,工业控制,其稳定性和可靠性已经得到了验证,故而工业控制,一些停车场等场景也有采用树莓派作为主控的,本片介绍了研华ADVANTECH的树莓派套件组UNO-220-P4N1AE。



树莓派介绍

  请参照系列博客:《树莓派开发专栏
  有技术方案等外协,可联系博主。

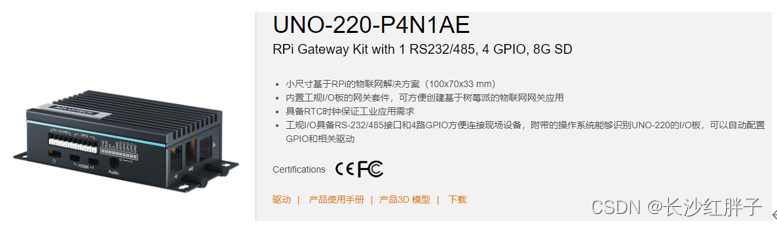

研华树莓派套件

使用手册

  使用手册CSDN零积分下载:https://download.csdn.net/download/qq21497936/85179742
  QQ群:1047134658(点击“文件”搜索“UNO-220”,群内与博文同步更新)

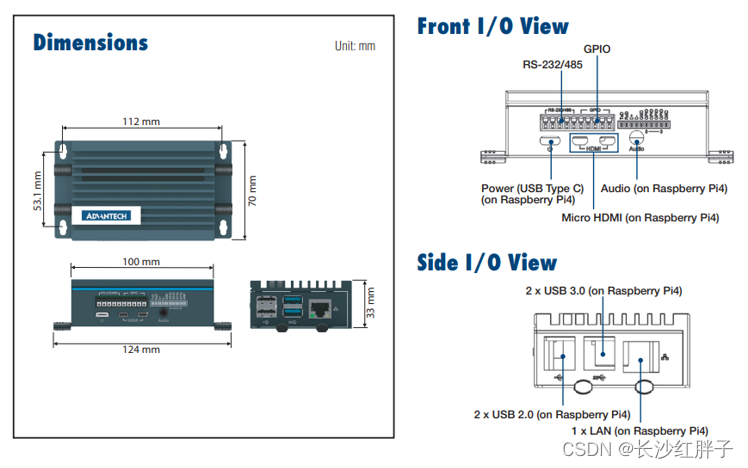

  树莓派开发笔记(十二):入手研华ADVANTECH工控树莓派UNO-220套件(一):介绍和运行系统
  树莓派开发笔记(十二):入手研华ADVANTECH工控树莓派UNO-220套件(一):介绍和运行系统
  树莓派开发笔记(十二):入手研华ADVANTECH工控树莓派UNO-220套件(一):介绍和运行系统

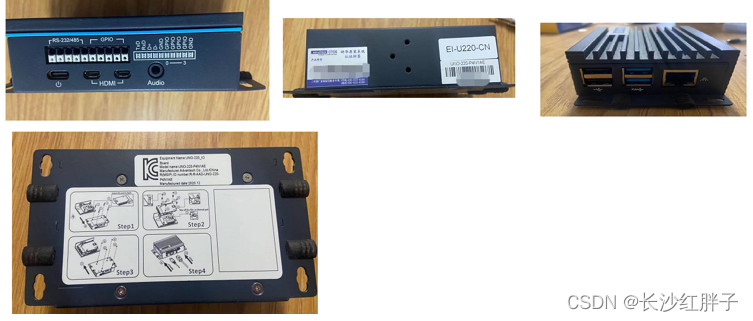

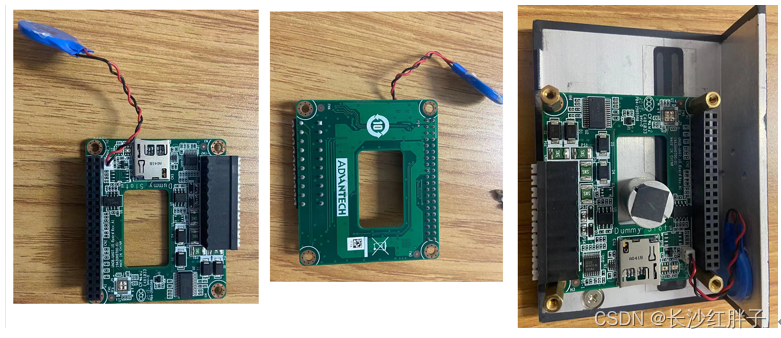

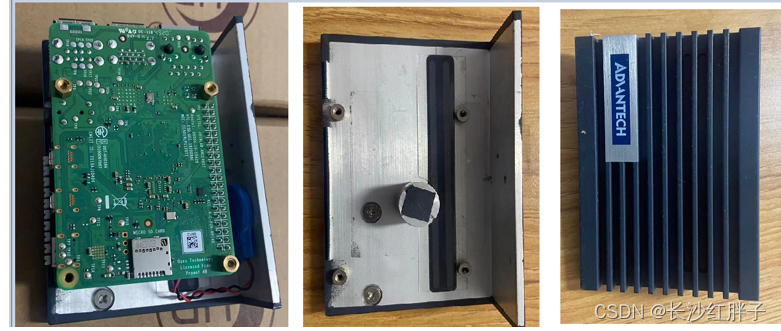

  该套件是增加了一个类似于底板的转接板,实物如下图:
  树莓派开发笔记(十二):入手研华ADVANTECH工控树莓派UNO-220套件(一):介绍和运行系统
  树莓派开发笔记(十二):入手研华ADVANTECH工控树莓派UNO-220套件(一):介绍和运行系统
  树莓派开发笔记(十二):入手研华ADVANTECH工控树莓派UNO-220套件(一):介绍和运行系统

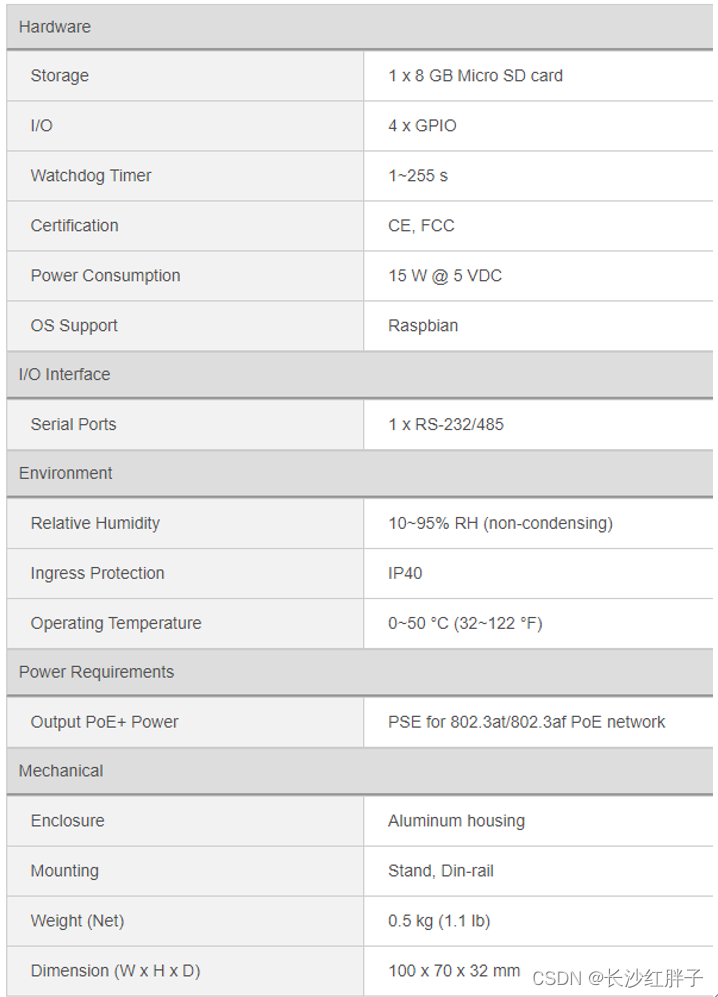

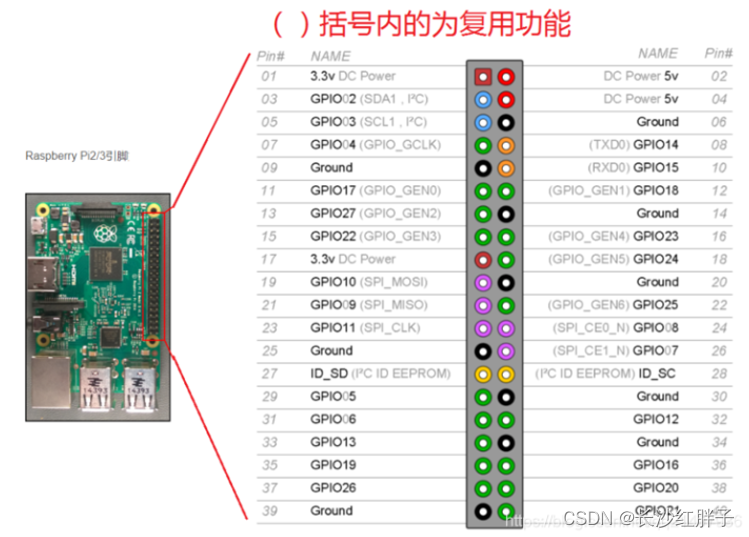

  对比原本树莓派的硬件资源如下:
  树莓派开发笔记(十二):入手研华ADVANTECH工控树莓派UNO-220套件(一):介绍和运行系统
  树莓派开发笔记(十二):入手研华ADVANTECH工控树莓派UNO-220套件(一):介绍和运行系统
  所以,底板是对树莓派增加了一些外设和电路,这一部分是需要使用到研华支持的树莓派的系统,主要涉及到了rtc驱动,TI驱动,485口。
  树莓派开发笔记(十二):入手研华ADVANTECH工控树莓派UNO-220套件(一):介绍和运行系统



系统搭建过程

步骤一:下载系统

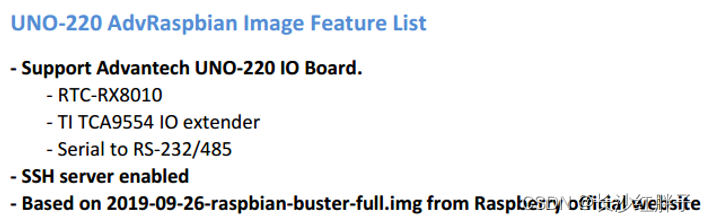

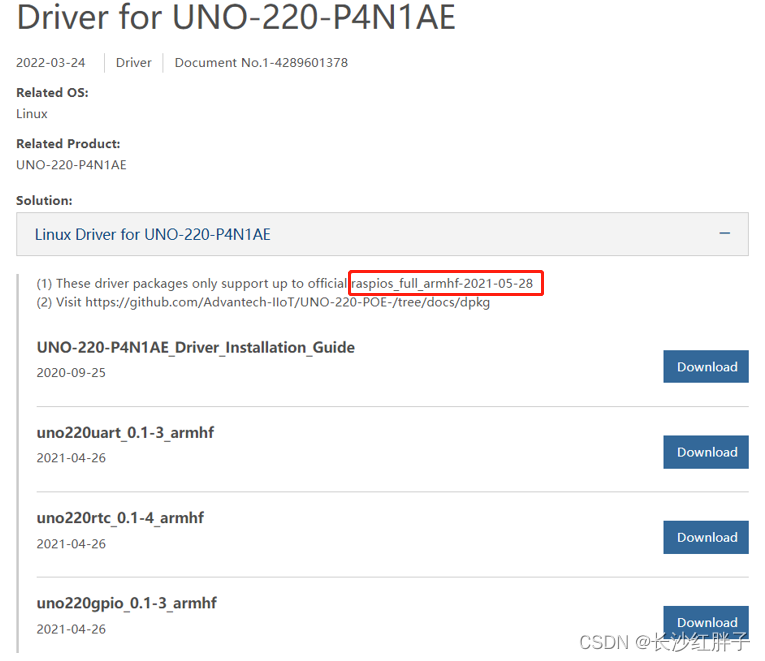

  由于UNO-220-P4N1AE指定了版本的系统,所以我们先刷他指定的,不去使用非它指定的版本(按照笔者开发经验,0,1,3b+,4应该是没问题的,留着后续有需要再测试补充)。
  树莓派开发笔记(十二):入手研华ADVANTECH工控树莓派UNO-220套件(一):介绍和运行系统
  下载地址:http://downloads.raspberrypi.org/raspbian_lite/images/raspbian_lite-2019-09-30/2019-09-26-raspbian-buster-lite.zip
  Shell指令:

curl -o 2019-09-26-raspbian-buster-lite.zip http://downloads.raspberrypi.org/raspbian_lite/images/raspbian_lite-2019-09-30/2019-09-26-raspbian-buster-lite.zip

步骤二:系统准备工作

  给树莓派刷系统,运行系统,安装中文输入法,配置ssh服务,刷有界面得熊可参照《树莓派开发笔记(一): 入手树莓派3b,成功运行树莓派系统》中的“给树莓派刷系统”,“运行树莓派系统”,“安装树莓派中文环境”,“配置ssh服务”,“设置键盘布局”。

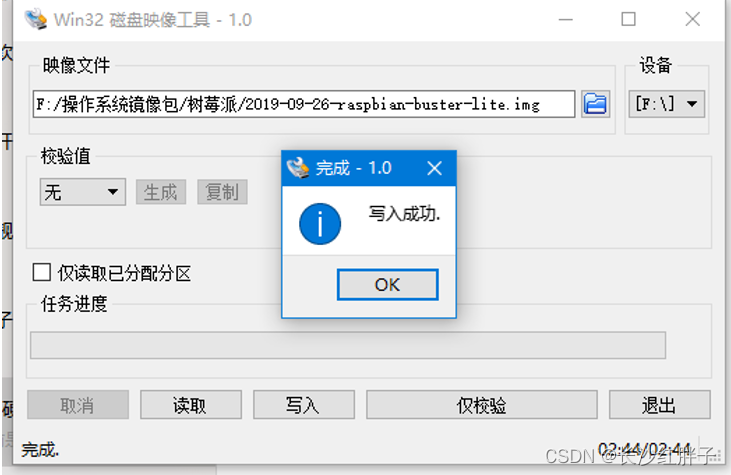

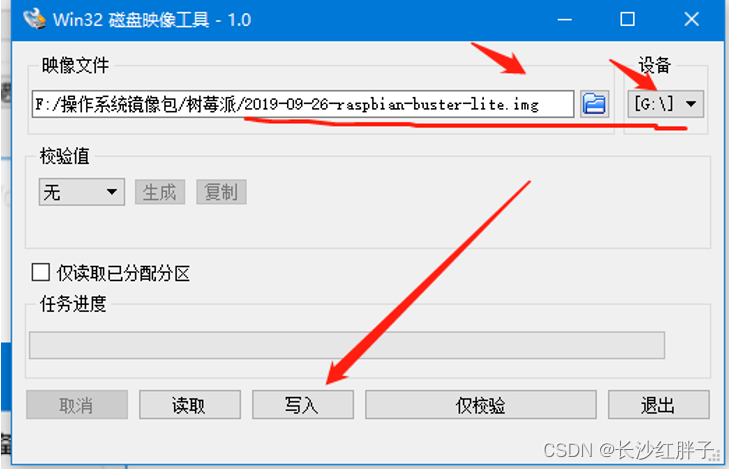

  本次刷的是没有界面系统的,如下图:
  树莓派开发笔记(十二):入手研华ADVANTECH工控树莓派UNO-220套件(一):介绍和运行系统
  树莓派开发笔记(十二):入手研华ADVANTECH工控树莓派UNO-220套件(一):介绍和运行系统

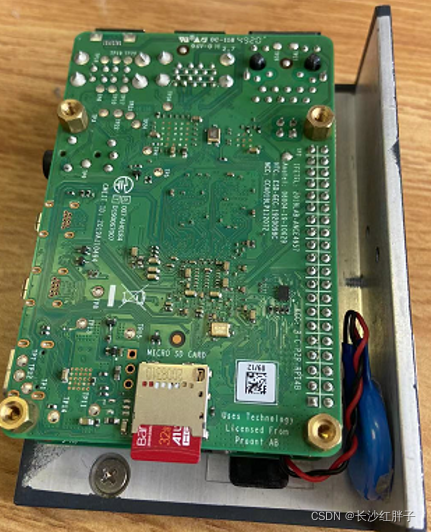

  拆外壳,给装上:
  树莓派开发笔记(十二):入手研华ADVANTECH工控树莓派UNO-220套件(一):介绍和运行系统

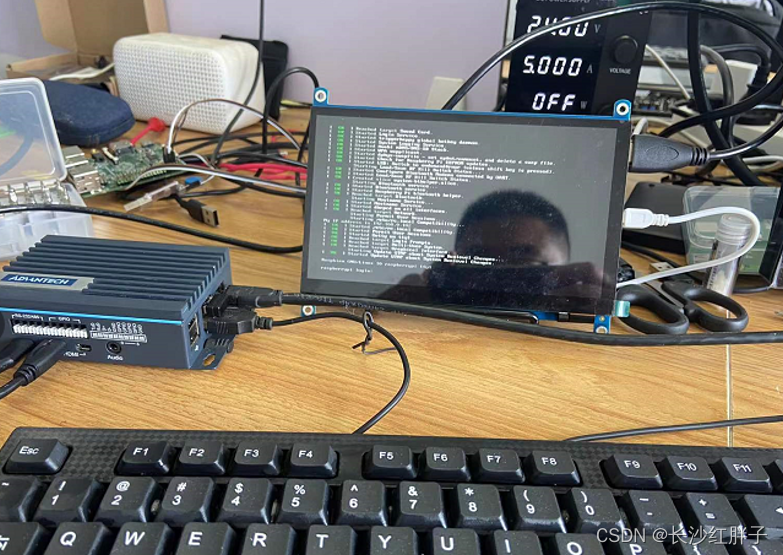

  运行启动后:
  树莓派开发笔记(十二):入手研华ADVANTECH工控树莓派UNO-220套件(一):介绍和运行系统
  默认用户名:pi
  默认密码:raspberry

步骤三:命令行开启ssh服务

  输入命令:

sudo raspi-config

  弹出配置界面,如下图:
  树莓派开发笔记(十二):入手研华ADVANTECH工控树莓派UNO-220套件(一):介绍和运行系统
  按照常规步骤操作,选择“接口选项”(不同协同序号配置有差异),如下图:
  树莓派开发笔记(十二):入手研华ADVANTECH工控树莓派UNO-220套件(一):介绍和运行系统

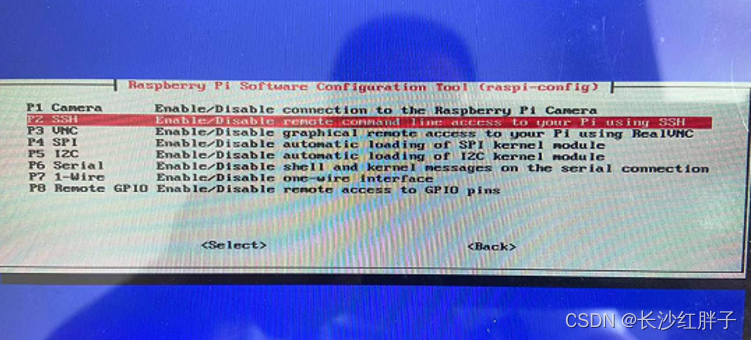

  选择“ssh”,如下图:
  树莓派开发笔记(十二):入手研华ADVANTECH工控树莓派UNO-220套件(一):介绍和运行系统

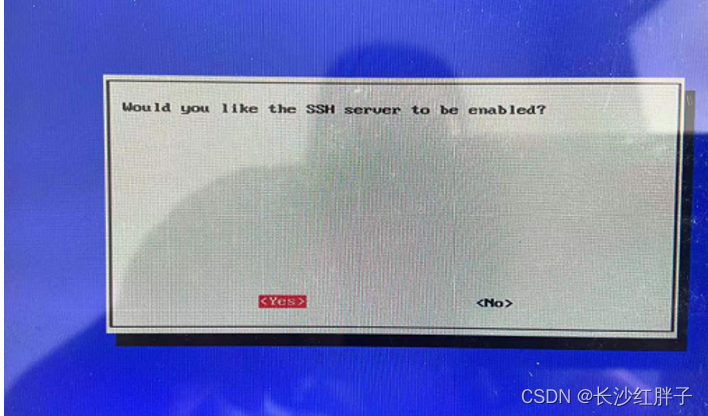

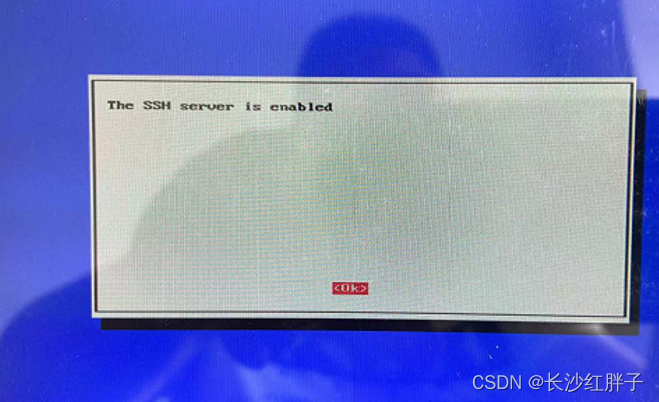

  启用ssh:
  树莓派开发笔记(十二):入手研华ADVANTECH工控树莓派UNO-220套件(一):介绍和运行系统
  树莓派开发笔记(十二):入手研华ADVANTECH工控树莓派UNO-220套件(一):介绍和运行系统

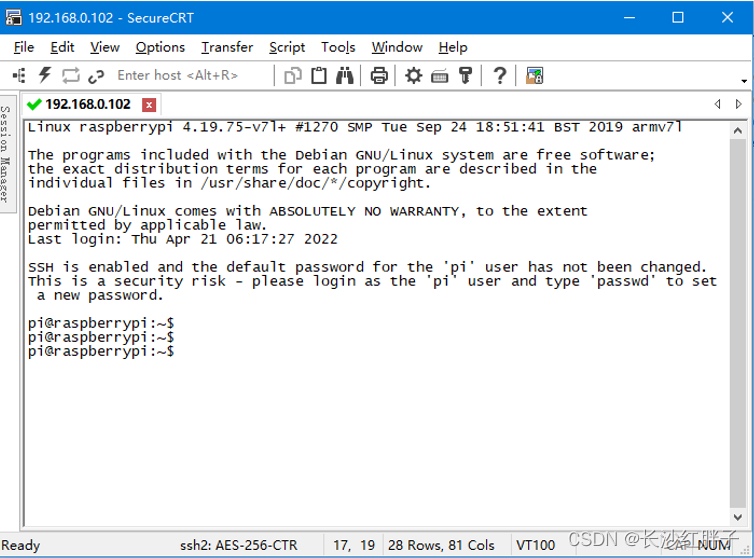

  然后退出重启,进行一次远程ssh登录测试,远程ssh登陆的默认用户名:pi,默认密码:raspberry,如下图:
  树莓派开发笔记(十二):入手研华ADVANTECH工控树莓派UNO-220套件(一):介绍和运行系统
